【CPS中安網 cps.com.cn】 以數據來驅動業務，是這個時代最基本的技術邏輯。那么，對于數據承載的網絡而言，壓力不小。如果安防整個產品、技術、方案到應用的閉環，是一個有機生命體，那工業交換機扮演的就是神經經脈角色。安防監控系統實際施工中，布線是無法繞開的重要一環，需要根據環境條件同時布置供電及網絡傳輸兩張網絡，但在部分舊改、電源布線不便的環境中，供電會變得較為困難。為解決這一行業痛點，業內提出了PoE交換機解決方案。

近期，大華股份在原有技術基礎上，對旗下PoE交換機進行了全新技術升級，并推出了管理型24口全千兆PoE交換機，該設備在解決視訊及電源共線傳輸?shù)幕A(chǔ)上，增加了故障端口自動重啟、250米超遠距離傳輸、大功率設備供電等特色功能，使之更貼合實際工程的應用需求。

一、冗余災備設計

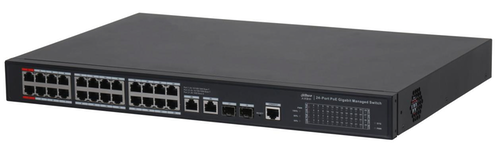

大華股份管理型24口全千兆PoE交換機采用黑色烤漆金屬外殼設計，同時在電源處設有一個強力風扇，并在左右兩個邊側分別設計有一個蜂窩狀通風口以及一個強力風扇，利于全天候狀態下設備散熱，設備支持在-10℃～55℃的寬溫環境下工作。

在交換機正面，左邊為2排共24個10Mbps/100Mbps/1000Mbps自適應RJ-45網絡接口，用于接入網絡攝像機。中間分別為2個10Mbps/100Mbps/1000Mbps自適應RJ-45端口以及2個1000Mbps光通訊接口，用于與上一級核心交換機組網用；也可互為災備，當有一根傳輸線纜出現問題時，另一根線纜立即接替工作，保證網絡傳輸無中斷。

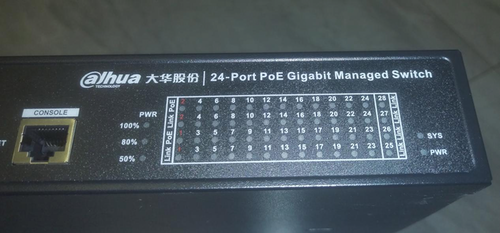

右邊則是豐富的指示燈，包括26個RJ-45網絡接口+2個光通訊接口聯網狀態指示燈、24個RJ-45網絡接PoE供電狀態指示燈、系統工作狀態指示燈、電源指示燈以及PoE功率負載狀態（總功率360W）指示燈，通過指示燈即能快速了解設備及網絡的運行狀態，便于快速排查故障。

設備同時提供有復位鍵以及Console口，便于將設備恢復至出廠設置或調試設備。結合內置專業防雷電路，設備能有效降低雷雨天對網絡系統造成的影響，提高系統的穩定性，可適應較惡劣的應用場景。

二、250米超長距離PoE供電

該設備的24個千兆R(shí)J-45網絡接口均支持PoE供電功能，實現視頻、音頻、報警信號等網絡信號以及電源的共線傳輸，降低實際安裝工程的布線難度以及后期的維護成本。

與常規PoE交換機不同，該設備采用網線8芯同時供電設計，減少線纜電能損耗；其同時支持IEEE802.3af（PoE）、IEEE802.3at（PoE+）等多種PoE協議，最左側的1號及2號RJ-45網絡接口還支持Hi-PoE、IEEE802.3bt標準，最大支持90W功耗輸出，適于給云臺機、帶補光功能等高功率設備PoE供電，一臺交換機即可覆蓋從幾W至90W的功率覆蓋，適應性更強。

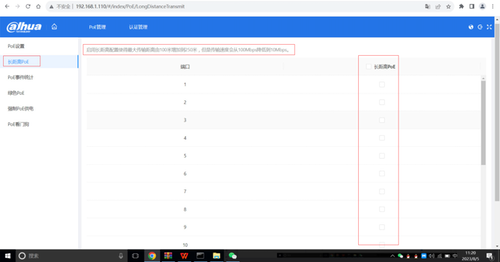

該款PoE交換機的另一個特色則是支持超遠距離傳輸。行業周知，受電信號衰減影響，網線的最遠傳輸距離一般為100~120米，而采用該PoE交換機設備，通過在管理平臺開啟“長距離PoE”功能，其傳輸距離將提升至250米，大幅提升單設備的布點覆蓋范圍，同時仍能保證單口10Mbps的傳輸速率，滿足超高清視訊傳輸需求。

針對部分監控設備異常故障，設備同時提供有創新的PoE Watchdog（看門狗）功能，開啟狀態下，PoE交換機將自動檢測并對故障端口進行重啟，自行恢復網絡通信，實現了真正的智能化運維管理，有效減少人工維護成本。

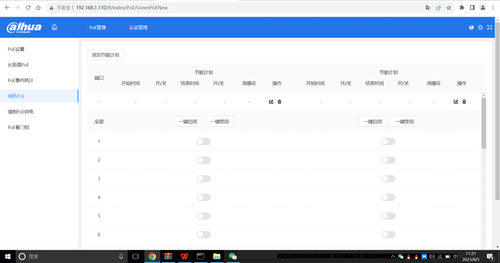

設備同時支持PoE端口定時開關功能，降低非工作時段設備能耗；其還能自動監測端口狀態，空閑時降低端口的電量從而節省能耗。值得注意的是，交換機重啟不會中斷對終端的PoE供電，避免終端重啟，最大化減少對視頻業務影響。

 需指出的是，該交換機PoE總功率為360W，當滿負載時，設備會自動調節不同端口的輸出功率來確保設備整體穩定運行，或是通過負載均衡功能，將部分端口的富余功率調節給需要高輸出功率的端口，確保前端設備都能達到最佳使用狀態，抑或是通過后臺設定功率輸出，保證整個監控網絡的穩定運行。

三、音視頻極速優化更平穩

據廠家數據，該設備交換容量為56Gbps，發包速率達29.76Mbps，包緩存大小達4.1Mbit，設備同時提供有豐富的二層管理功能，如IGMP snooping、鏈路聚合、QoS、LLDP、STP/RSTP等功能，網絡管理系統支持WEB、和基于SNMP（Simple Network Management Protocol，簡單網絡管理協議）的網管軟件。實操發現，該機管理平臺界面設計簡潔、易懂，新手也能快速上手。

網絡傳輸能力方面，設備支持ERPS環網協議，可提供環路保護功能，在鏈路斷開場景下能快速收斂，視頻傳輸無感知；其同時提供有大緩存功能，可提升并行數據處理能力，應對視頻突發大碼流，保障視頻實時傳輸。

本次測試，首先對其視頻處理耗時進行驗證。接入的是一款1200萬超高清攝像機，直連情況下，連續測試10次可知，其視頻傳輸平均延時為326.7ms；再將攝像機接入交換機，同等參數條件下，又連續測試10次發現，其視頻傳輸平均延時降至320.4ms，低于直連時的平均延時，說明該交換機對提升視頻傳輸速率有一定優化功能。

大華股份管理型24口全千兆PoE交換機對視頻傳輸延時優化表現（單位：ms）

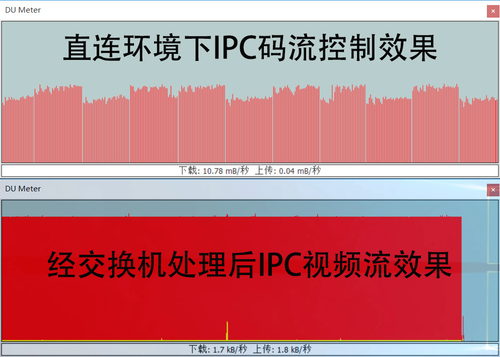

相比對延時的優化效果，該交換機對視頻流的處理效果更為明顯。靜態畫面下，直連1200萬像素視頻流時，測得實時碼流波動范圍為4Mbps-11Mbps，傳輸極不穩定。相同視頻參數、相同視野場景不變情況下，攝像機視頻流經過交換機處理后發現，實時碼率將穩定于5Mbps左右，視頻傳輸極為平穩，足見交換機對視頻流的優化效果顯著。

從測試效果可知，該交換機對視頻流具備良好的優化功能，能穩定控制碼流，降低滿載情況下凸波現象出現，進而保證設備的全天候穩定運行。
