1、前言：

近日經常有人問AinO全光接入能不能用來做監控？能接多少個監控？有案例嗎？流量怎么計算？方案成熟嗎？就拿帶機量來說，這個要看多方面，一個是攝像頭的種類及參數，比如碼流。另外也要看光纖服務器OLT的參數，比如背板帶寬等，今天就來看一下這方面的知識吧！

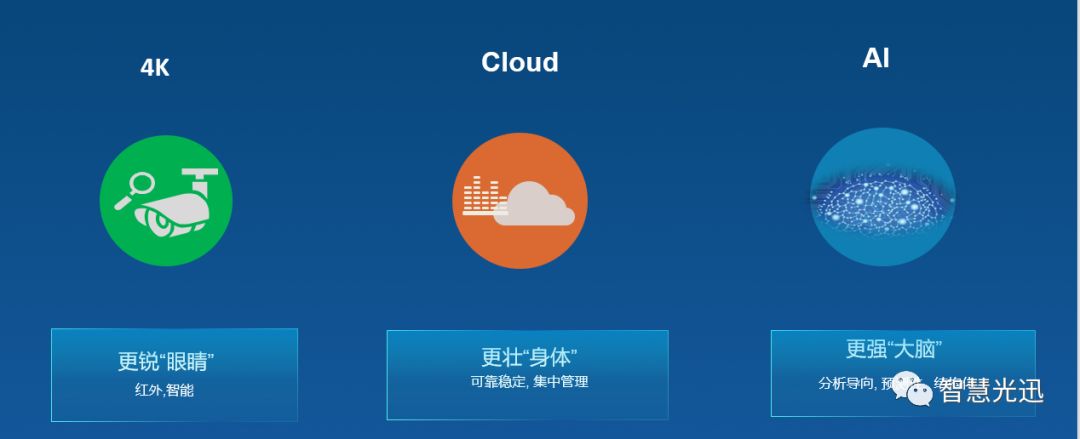

2、視頻監控未來發展方向

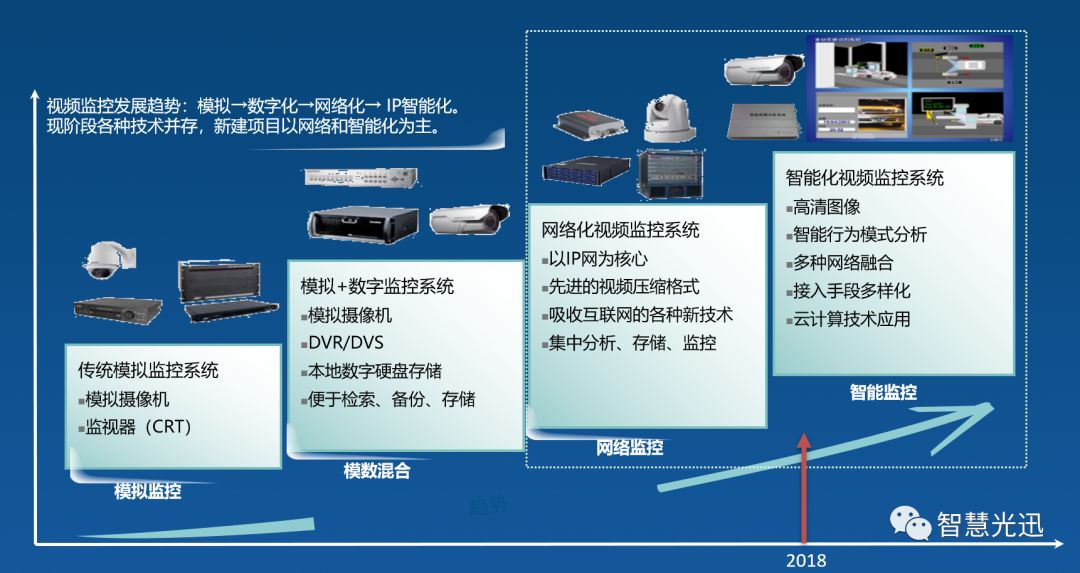

3、視頻監控建設趨勢一覽

到2018年視頻監控行業的分水嶺，面對安防業務與物聯網的快速增長，作為一種部署成本低而且靈活性高的大帶寬傳輸手段，無源光網絡PON已經越來越多地部署在全球各地的傳輸接入網中，并有取代傳統交換機接入組網的勢頭，特別是在道路監控和平安城市這種覆蓋距離遠的場景下，PON是當今理想和經濟的接入方式。

4、新視頻監控系統對網絡的訴求

1）視頻高清化和全域覆蓋，要求網絡覆蓋距離廣，大帶寬；

2）全時可用，要求承載網絡可靠性高；

3）全網共享，要求網絡能夠承載多種業務，避免過去煙囪式建網；

4）全程可供，要求接入設備避免信息對外泄露，接入可靠攝像頭。

5、全光AinO視頻監控承載方案場景

全光AinO為不同的應用場景設計了不同的匹配場景特點的視頻監控網絡方案。同時，各種場景網絡方案通過部署層次化的高靠設計，全方位的安全設計，來提供優質可靠安全的視頻監控業務。

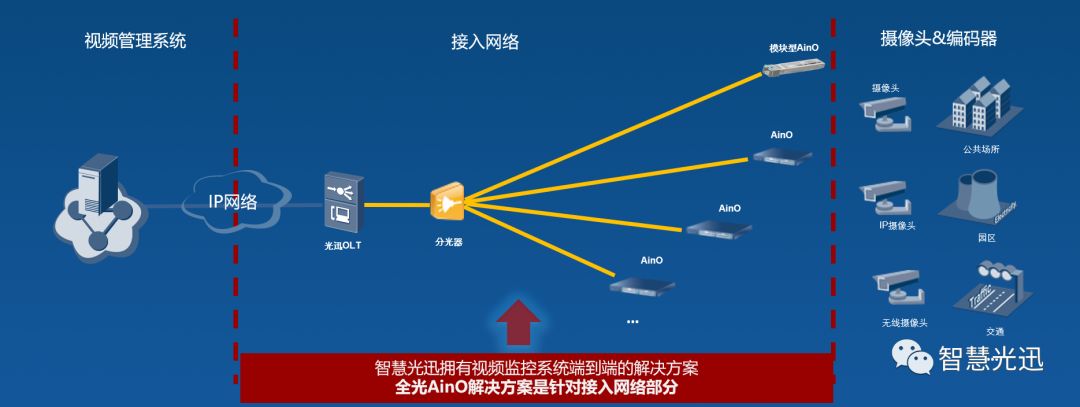

6、視頻監控全光AinO網絡架構

視頻監控系統主要包含：終端、接入網絡、管理平臺監控中心。視頻監控系統可提供基于IP網絡的圖像遠程監控、傳輸、存儲、管理等業務，其優點在于系統能利用無處不在的網絡，將分散、獨立的圖像采集點進行聯網，實現跨區域統一監控、統一存儲、統一管理及資源共享。在這個技術建議書中，我們主要關注接入網絡。

7、視頻傳輸帶寬計算示例

考慮到網絡傳輸過程及其它應用的開銷，鏈路的可用帶寬理論值為鏈路帶寬的80%左右，為保障視頻圖像的高質量傳輸，帶寬使用時建議采用輕載設計，輕載帶寬上限控制在鏈路帶寬的60%以內。

1) 核心層交換機到光纖服務器OLT的網絡采用光模塊來傳輸，帶寬需達到千兆或者萬兆以上；

2) 傳輸設備如AInO終端到攝像頭之間的帶寬建議達到百兆或以上；

視頻承載網絡帶寬測算包括兩個方面的內容：

1)單個PON口內的帶寬測算；

2) OLT上聯的帶寬測算；

對單個PON系統內的帶寬測算，需要考慮該PON系統內所有AinO終端所產生的流量是否滿足系統要求；對光纖服務器OLT上聯的帶寬測算，需要考慮該光纖服務器OLT所有PON口所帶的全部AinO終端產生的流量（即要考慮OLT下行所開通的所有PON口）。

（1）帶寬規劃（主要針對上行）

提供業務參考模型如下：

可采用如下計算公式進行帶寬計算：

∑=（帶寬1250M×收斂比）×鏈路利用率60%/單攝像頭流量6M

對于視頻回傳，收斂比為100%，也即不收斂。

E/GPON上行均為1.25G。

（2）OLT設備下行帶寬計算

下行主要是一些信令回傳，流量很小，在規劃好上行的情況下，下行基本可以忽略；

8、 鏈路光功率計算原則

鏈路光功率計算是全光AinO網絡ODN規劃設計過程中一個關鍵點，它直接反映出鏈路設計的合理性。對采用EPON技術實現的電力配網ODN規劃，鏈路光功率衰減常用標準等級有Class PX20+和Class PX20++，具體鏈路衰減標準要求值及鏈路光功率計算中常用的標稱參數取值如表所示。

鏈路光功率計算標稱參數取值表

光通道損耗＝L×a＋n1×b＋n2×c＋n3×d＋e＋f （dB）

?a表示光纖每公里平均損耗（dB/km），L為光纖總長度，單位Km。工程中使用的光纖跳線，尾纖等，一般長度較短，可以忽略。

?b表示光纖熔接點損耗（dB），n1表示熔接點的數目。

?c表示光纖機械接續點損耗（dB），n2表示機械接續點的數目。

?d表示連接器損耗（dB），n3表示連接器數目。

?e表示光分路器損耗（dB），這里只考慮一級分光。如果是二級分光，則要分別考慮二個光分路器造成的損耗。

?f表示工程余量，一般取3dB。

設計中應對網絡中最遠用戶的光通道衰減進行核算，采用最壞值法進行ODN 光通道衰減核算，檢查全網的光通道損耗是否滿足要求，并根據需要對網絡設計方案做適當調整。

建議OLT到AinO終端最后收光不得小于-25db。

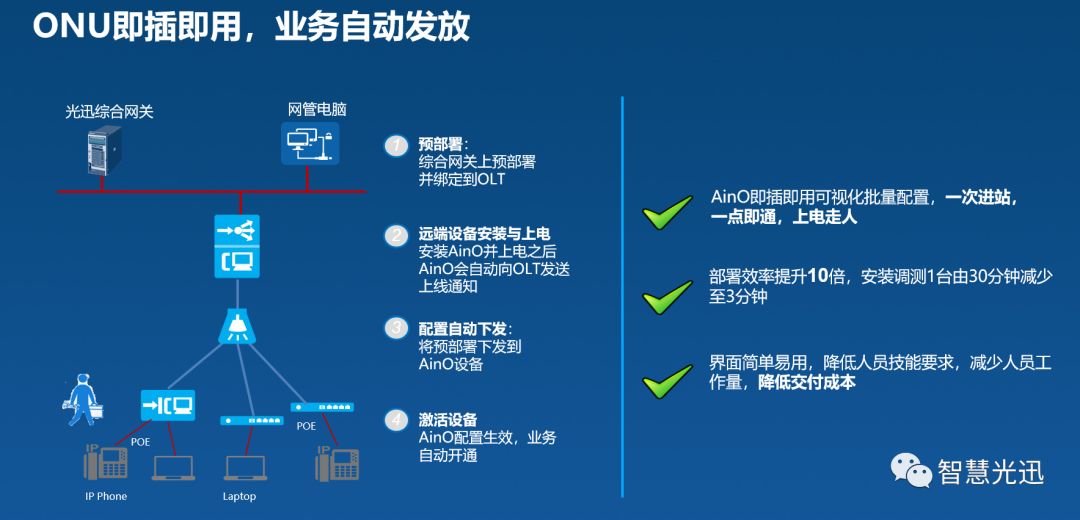

9、AinO終端即插即用，業務自動發放

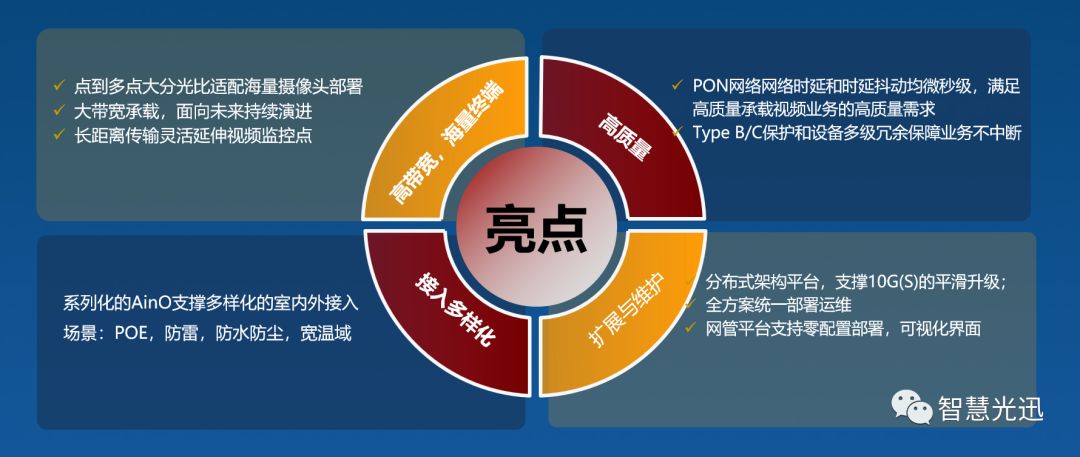

10、全光AinO視頻監控解決方案亮點

1、AinO設備的網絡規劃- 光纖服務器OLT的部署。xPON建設初期，宜采用集中設置，在傳輸匯聚節點設置OLT節點覆蓋一定區域內的零散用戶。在xPON應用成熟期，宜采用分散設置的原則，將OLT設置在條件較好的有線接入或無線接入點機房，逐步向接入網接入和無線接入點相統一進行過渡，充分實現基礎資源的綜合利用。采用大容量的OLT設備，充分利用光接入的距離優勢，減少接入機房，降低維護成本。

2、AinO設備的網絡規劃-分光器的部署。分光器分光：目前AinO可以采取兩級分光方式來保證部署的靈活和端口的充分利用；當用戶滲透率提高時，將二級分光調整為一級分光；就目前接入AinO網絡宜采用一級分光，盡量不超過兩級分光。用戶規模較小時，分光器應集中設置；用戶規模較大時，分光器可適當分散設置，以便盡量靠近用戶。分光器布放位置：分光器可以根據工程的實際情況布放在交接箱、小區機房、樓道和弱電井等地方。

3、AinO設備的網絡規劃- AinO終端的部署。建設AinO網絡實現接入網/FTTB時，宜盡量選用內置語音模塊的設備實現綜合業務接入。AinO終端應根據FTTx網絡的應用模式、業務需求進行設置。對于接入網應用，應盡量將AinO終端設置在用戶家里，避免安裝在門口或樓道內。對普通公眾用戶，可將AinO終端設置在用戶終端智能盒內提供保護，或者放置于桌面(采用光纖信息插座)。對于FTTB應用，可選擇將AinO終端設置在大樓樓道或豎井內機柜、室外光交接箱等不同位置集中放置。AinO終端原則上采用本地供電方式，盡量不采用遠端供電方式。為保證斷電時語音業務的正常開展，可以根據提供電池模塊提供備用電源。

4、AinO設備的網絡規劃-網管。集中建設廠家網管，開放北向接口，便于接入傳輸綜合網管。
