磁盤陣列有三種架構分別為：DAS,NAS,SAN，這時面我們著重了解下他們的用途。

一、SAN：

其中SAN又分IP-SAN和FC-SAN

SAN是一個存儲的區域網絡。是由光纖 以及SAN交換機 SAN卡 存儲組成。形成一個存儲網絡。作用于服務器集的作用。他有自己的傳輸協議。無法工作在以太網中。成本很高。

1、IP-SAN

IP-SAN 是由ISCSI卡存儲組成的。SAN是一種將存儲設備、連接設備和接口集成在一個高速網絡中的技術。SAN本身就是一個存儲網絡，承擔了數據存儲任務，SAN網絡與LAN業務網絡相隔離，存儲數據流不會占用業務網絡帶寬。

這樣降低的總體的成本。不在像SAN那樣還需要獨有的存儲網絡。完全依托與IP網絡。但是由于在數據備份中。數據量是非常龐大的。所有非常的占有IP網絡的帶寬。所以在IP-SAN網絡中 備份鏈路一般要重新新開辟一條鏈路而不完全專用IP網絡的資源。

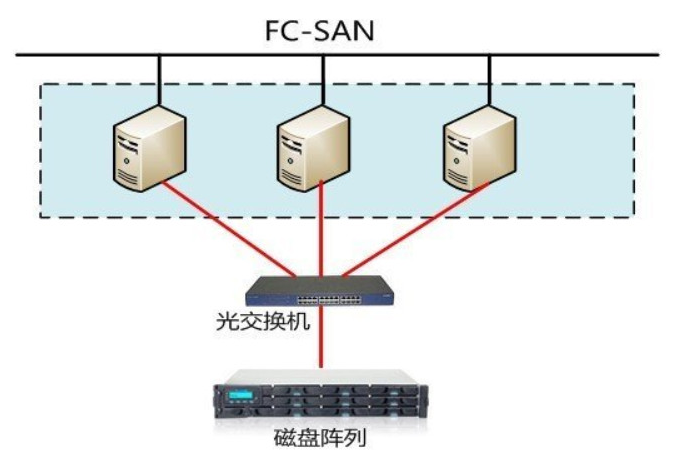

 2、FC-SAN

面對迅速增長的數據存儲需求，企業和服務提供商漸漸開始選擇FC-SAN作為網絡基礎設施，因為SAN具有出色的可擴展性。事實上，SAN比傳統的存儲架構具有更多顯著的優勢。例如，傳統的服務器連接存儲通常難于更新或集中管理。每臺服務器必須關閉才能增加和配置新的存儲。相比較而言，F(xiàn)C-SAN不必宕機和中斷與服務器的連接即可增加存儲。FC-SAN還可以集中管理數據，從而降低了總體擁有成本。

利用光纖通道技術，F(xiàn)C-SAN可以有效地傳輸數據塊。通過支持在存儲和服務器之間傳輸海量數據塊，SAN提供了數據備份的有效方式。因此，傳統上用于數據備份的網絡帶寬可以節約下來用于其他應用。

開放的、業界標準的光纖通道技術還使得FC-SAN非常靈活。FC-SAN克服了傳統上與SCSI相連的線纜限制，極大地拓展了服務器和存儲之間的距離，從而增加了更多連接的可能性。改進的擴展性還簡化了服務器的部署和升級，保護了原有硬件設備的投資。

此外，F(xiàn)C-SAN可以更好地控制存儲網絡環境，適合那些基于交易的系統在性能和可用性方面的需求。SAN利用高可靠和高性能的光纖通道協議來滿足這種需要。

二、NAS

究竟什么是NAS，其實NAS（Network Attached Storage：網絡附屬存儲），就是一臺小型的云端硬盤服務器，也是一臺小電腦，在家里接上網絡，就可以透過網絡讀寫這臺NAS服務器上的資料了。

可提供跨平臺文件共享功能。NAS通常在一個LAN上占有自己的節點，無需應用服務器的干預，允許用戶在網絡上存取數據，在這種配置中，NAS集中管理和處理網絡上的所有數據，將負載從應用或企業服務器上卸載下來，有效降低總擁有成本，保護用戶投資。

那對于資料的保護，是否有其他更為推薦的方式？其實是有的，隨著公有云的發展，私有云也逐漸盛行，甚至有些人會透過一些淘汰的電腦翻新，安裝一些軟體讓他變成一臺超低成本的NAS。雖然這是一個不錯的選擇，但是技術門檻有點高，你要先刷BIOS、重灌、安裝，對于新手來說，這并不是最便利的解決方式，因為身為使用者的我們，就是要簡單、快速、便利，太繁雜的手續反而會讓我們回歸最原始的備份方式。

三、DAS

DAS(Direct Attached Storage，直接外掛存儲)是存儲方式的一種方案。這種存儲方式的服務器結構如同PC機架構，外部數據存儲設備(如磁盤陣列、光盤機、磁帶機等)都直接掛接在服務器內部總線上，數據存儲設備是整個服務器結構的一部分，同樣服務器也擔負著整個網絡的數據存儲職責。DAS這種直連方式，能夠解決單臺服務器的存儲空間擴展、高性能傳輸需求，并且單臺外置存儲系統的容量，已經從不到1TB，發展到了2TB，隨著大容量硬盤的推出，單臺外置存儲系統容量還會上升。此外，DAS還可以構成基于磁盤陣列的雙機高可用系統，滿足數據存儲方式對高可用的要求。

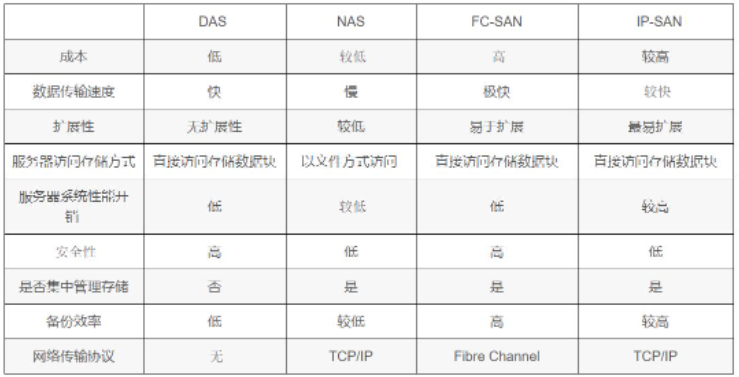

四、FC-SAN，IP-SAN，NAS，DAS區別：

SAN 應用于大型的數據中心（比如銀行 保險業）,IP-SAN 應用于中型的企業，在一個整體的大型的數據中心, IP-SAN是無法和SAN相比的。畢竟一條專用的存儲區域網要比再IP網絡中，在速率上要快很多。但成本就比SAN要低很多了，IP-SAN還是以塊作為存儲的，你可以認為它是含陣列功能的硬盤。

NAS應用于小型企業（無法實現數據庫的備份。只工作在文件級的應用上）。NAS存儲服務器，與我們做共享文件夾類似。就是一個是服務器+磁盤陣列+硬盤。
